С февраля 2022 года производитель прекратил поставки контроллеров Wattrouter в Россию.
Как выбрать нужную модель WATTrouter?
- Проверьте номинал главного автоматического выключателя или предохранителя на вводе в ваш дом. Выберите соответствующую модель WATTrouter в соответствии со строкой 1 в таблице ниже.
- Проверьте пиковую мощность вашей солнечной батареи или ветрогенератора, а также количество фаз в сетевом инверторе (или количество сетевых инверторов и распределение их по фазам). Обычно в доме устанавливается по 1 инвертору на одной или нескольких фазах или 1 трехфазный сетевой инвертор. Выберите модель контроллера по 4 строке таблицы.
- Для применения в России используются модели WATTrouter M (SSR и MAX) и ECO. Модели CWx, имеющиеся на сайте производителя, являются устаревшими и применяются только внутри Чехии. Модели M имеют больше функций, улучшенный алгоритм регулирования, доступ через Internet, программируемые расписания для управления нагрузкой, более тихий кулер и другие улучшения. Модели ECO — это упрощенный вариант контроллера, его основные отличия описаны здесь. Новые модели — серия Mx, они доступны по предзаказу в количестве от 20 шт.
Параметр/Модель WATTRouter | M SSR | M MAX | ECO | Mx | Mx 100 |
---|---|---|---|---|---|
Предел входного тока (соответствует максимальному значению главного автомата на вводе в дом) | 3×40 A | 3×125 A | 3×40 A | 3×40 A | 3×125 A |
Диапазон измерения тока | 3×20 A | 3×100 A | 3*20A | 3*20A | 3×100 A |
Количество выходов в 1 контроллере1) | 6 2x симистора 2x реле 2x выхода для управления ТТР 2) | 4 выхода для управления ТТР | 6 управляющих выходов для ТТР и 2 выхода для реле | ||
Рекомендуемая пиковая мощность солнечной батареи или ветрогенератора | 1-20 кВтпик 1-3 фазы | 10-70 кВтпик 3-фазы | 1-20 кВтпик 1-3 фазы | 1-20 кВтпик 1-3 фазы | 10-70 кВтпик 3-фазы |
Для 3-х фазной системы 2 режима контроля: каждая фаза отдельно («0 на фазе») или сумма по всем фазам («виртуальный 0») | ![]() | ![]() | ? | ![]() | |
Пропорциональный контроль (симисторы или ТТР) и вкл/выкл контроль (реле) | ![]() | ![]() | ? | ![]() | |
Режим CombiWATT для дней с недостаточным приходом солнечной радиации (зима, пасмурно) | ![]() | ![]() | ? | ![]() | |
9 светодиодных индикаторов | ![]() | ![]() | ? | ![]() | |
Монтаж на DIN рейку | ![]() | ![]() | ![]() | ![]() | |
Интерфейс USB | ![]() | ![]() | ![]() | ![]() | |
Интерфейс Ethernet | ![]() | ![]() | ![]() | ![]() | |
Интегрированный web-интерфейс с открытым протоколом на базе технологии AJAX/XML | ![]() | ![]() | ![]() | ![]() | |
Модуль реального времени | ![]() | ![]() | ? | ![]() | |
Интегрированные расписания для продвинутого контроля нагрузки по времени | ![]() | ![]() | ![]() | ![]() | |
Контроль режима CombiWATT в реальном времени — продвинутый CombiWATT | ![]() | ![]() | ? | ![]() | |
Улучшенное исполнение и схемотехника (лучшее охлаждение, меньший шум) | ![]() | ![]() | ![]() | ![]() | |
Поддержка систем с главным автоматом более, чем 3x125A | ![]() | ![]() | ![]() | ![]() | |
Статистика, графики (потребление, излишки энергии и т.п.) | ![]() | ![]() | ![]() | ![]() | |
Конфигурации и мониторинг под Windows | ![]() | ![]() | ![]() | ![]() | |
Конфигурации и мониторинг под Linux | ![]() | ![]() | ![]() | ![]() | |
Конфигурации и мониторинг под Android | ![]() | ![]() | ![]() | ![]() |
Примечания:
- Возможно подключение 1 контроллера к каждой фазе для получения до 18 регулируемых выходов.
- ТТР (SSR) — твердотельное реле
- Модель серии M может быть подключена к внешним трансформаторам тока для того, чтобы увеличить диапазон измеряемого тока. Для таких случаев рекомендуется применять модель WATTrouter M SSR.
- Программа WATTconfig M может работать под эмулятором Wine при соединении контроллера только по интерфейсу Ethernet и протоколу UDP.
- Программа WATTconfig для Android не поддерживает последние функции, такие как расписания, визуальные индикаторы активности выходов контроллера и цветовые схемы для измеряемых значений.

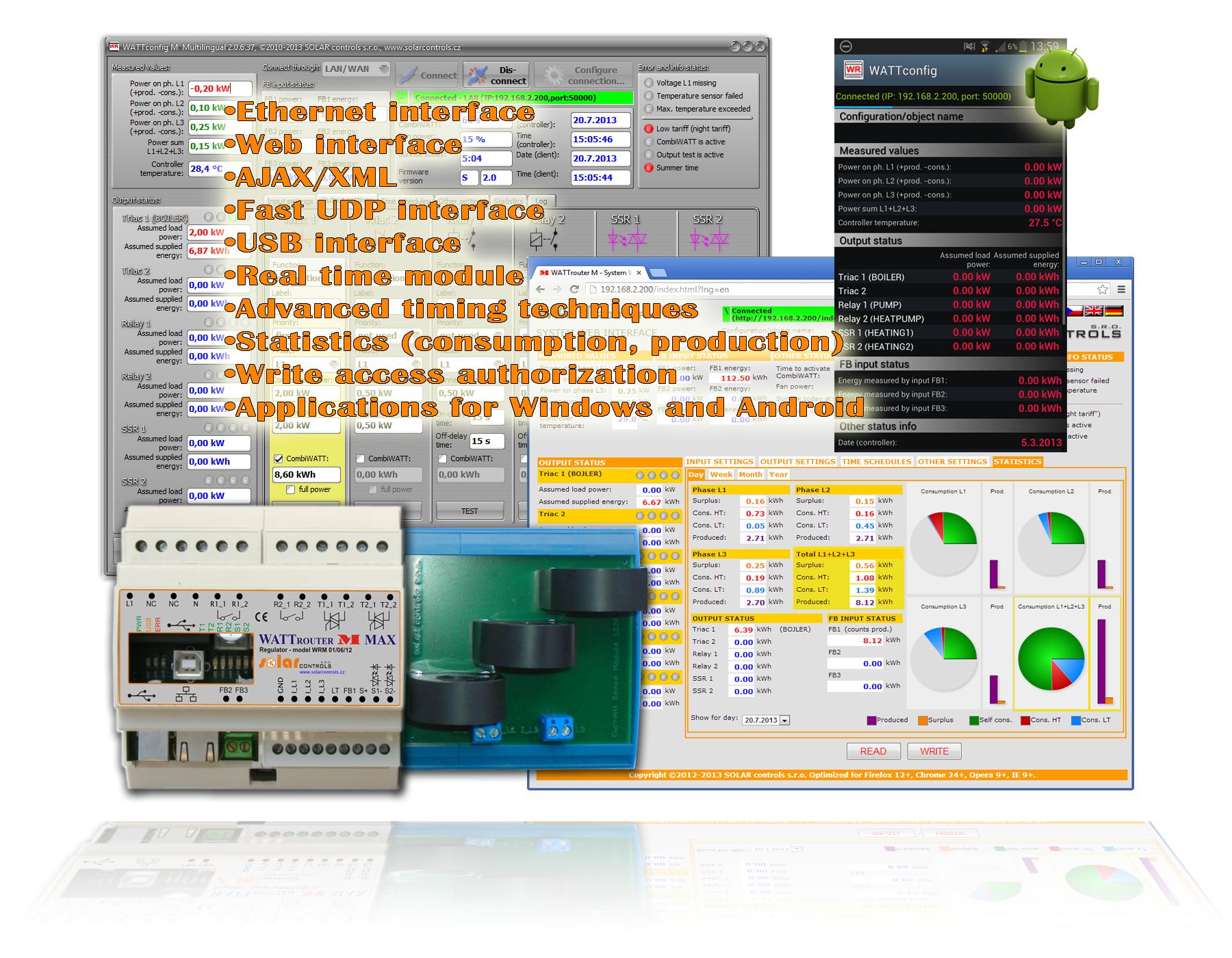

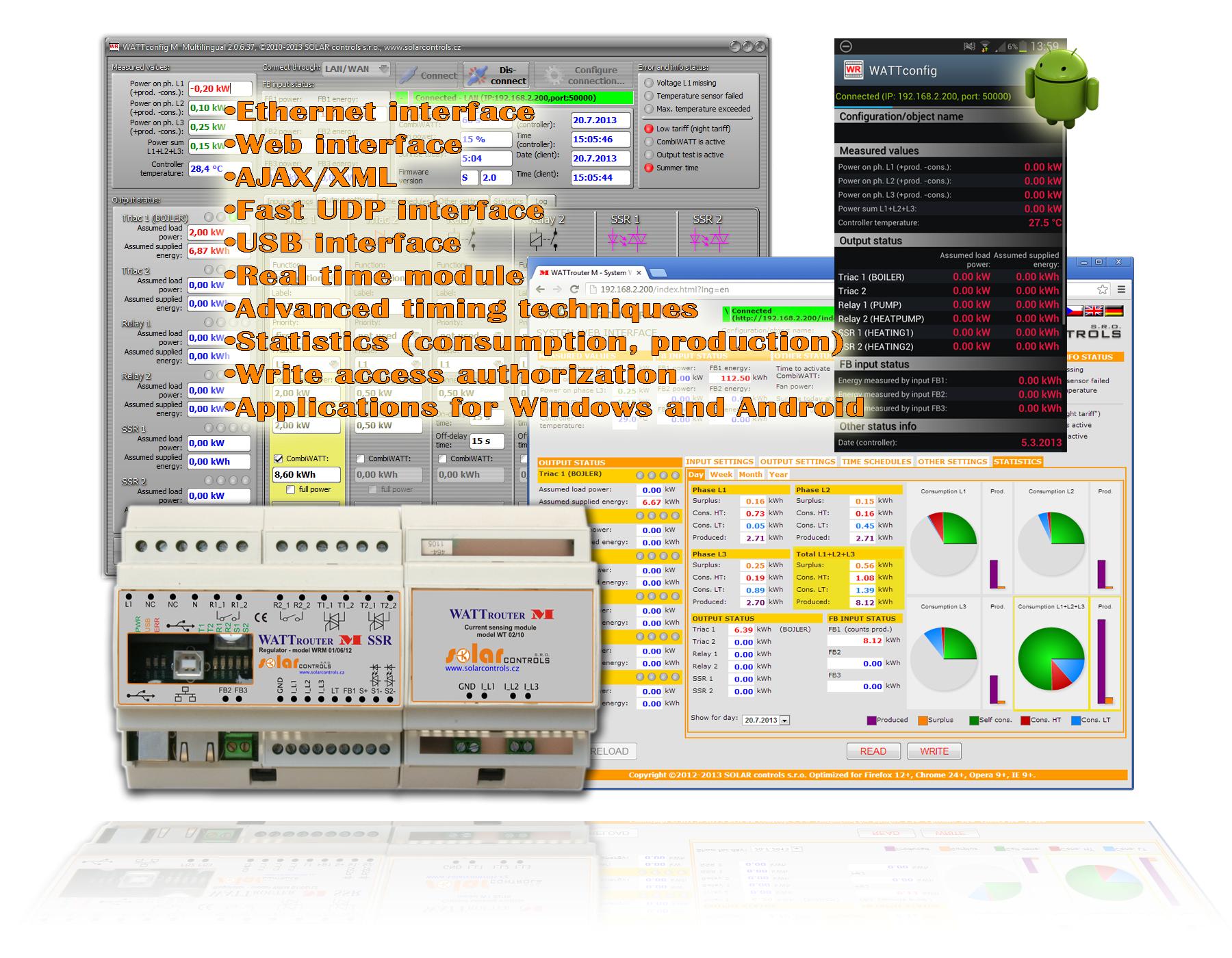

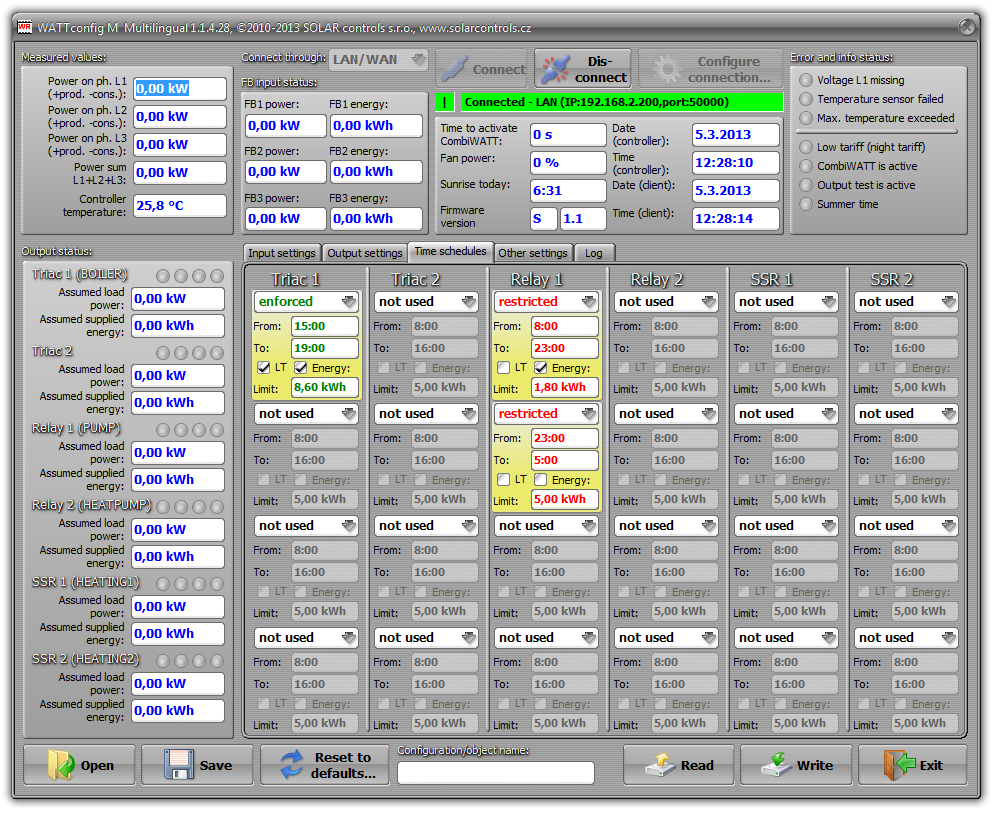

Скриншоты интерфейсов программ мониторинга WATTrouter M
